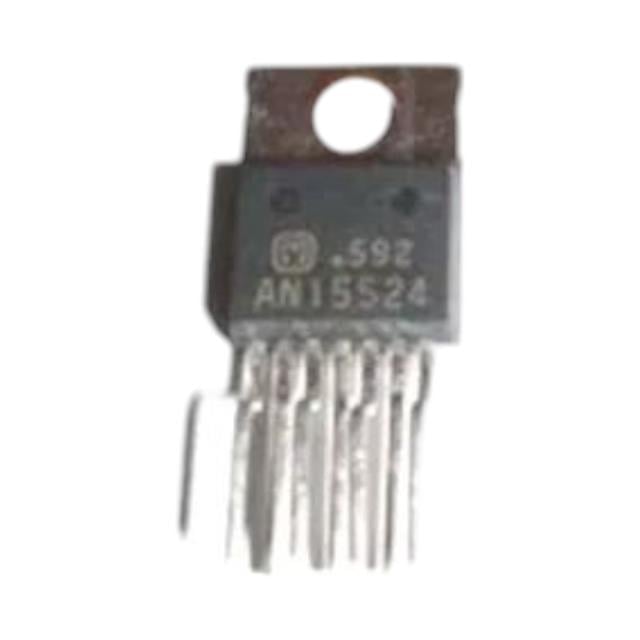

AN 15524 TO-220-7 Entegre Özellikleri

AN 15524 TO-220-7, yüksek güç uygulamaları için tasarlanmış çok fonksiyonlu bir güç yönetim entegresidir. TO-220-7 paket yapısı sayesinde etkili ısı dağılımı sağlar. Dahili güç transistörleri, PWM kontrolcüsü ve çeşitli koruma devreleri ile kompakt tasarımda yüksek performans sunar. 5V ile 40V arası giriş gerilimlerinde çalışabilme özelliği ile geniş bir uygulama yelpazesine sahiptir.

Ürün Özellikleri:

• Entegre Tipi: Güç yönetim IC
• Paket Tipi: TO-220-7 (7 bacaklı)
• Çalışma Gerilimi: 5V - 40V DC
• Çıkış Akımı: 5A (maksimum)
• Çalışma Frekansı: 100kHz - 500kHz
• Verimlilik: %95'e kadar
• Koruma Özellikleri: Aşırı akım, aşırı sıcaklık, kısa devre

Teknik Detaylar:

• Dahili Transistör: MOSFET
• PWM Kontrol: Dahili osilatör
• Soft-Start: Dahili
• Çalışma Sıcaklığı: -40°C ile +125°C
• Termal Direnç: 3°C/W
• Özel Özellikler: Düşük güç modu, uyku modu

Uygulama Alanları:

• DC-DC dönüştürücüler
• Endüstriyel güç kaynakları
• Otomotiv elektroniği
• LED sürücü devreleri
• Battery şarj sistemleri
• Güneş enerjisi sistemleri

Pin Konfigürasyonu:

• Pin 1: Giriş gerilimi (VIN)
• Pin 2: Toprak (GND)
• Pin 3: Çıkış (OUT)
• Pin 4: Geri besleme (FB)
• Pin 5: Enable (EN)
• Pin 6: Frekans ayarı (RT)
• Pin 7: Kompanzasyon (COMP)
